แพ็ทไกด์บล็อค
Pad Guide Block

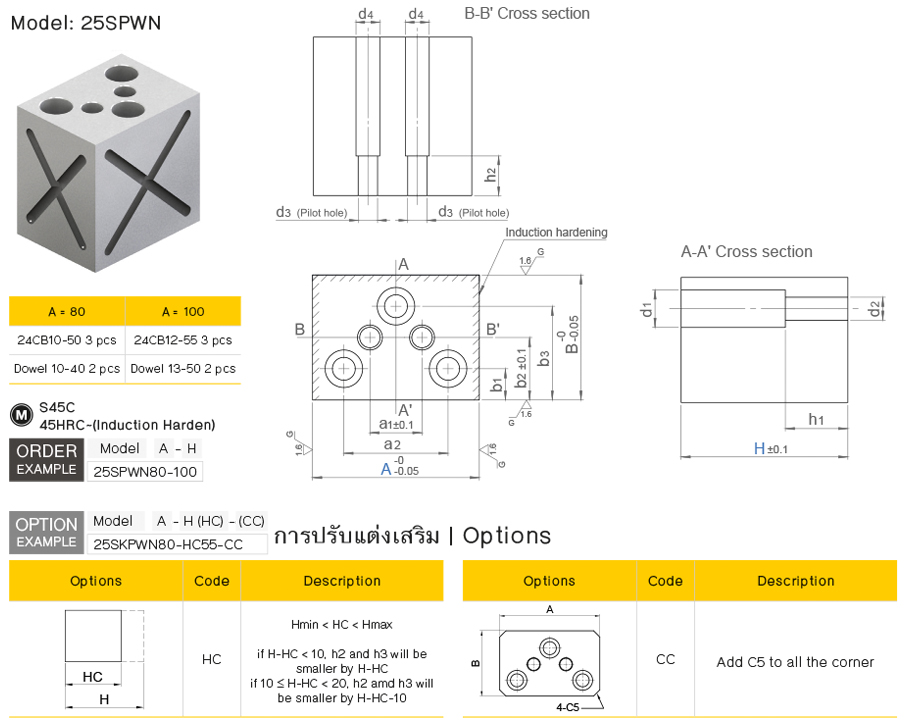

แพ็ทไกด์บล็อค ชิ้นส่วนมาตรฐาน สำหรับแม่พิมพ์ปั๊มโลหะ รุ่น 25SPWN
Material:
S45C
45HRC~(Induction Harden)
more
- Model 25SPWN
- Manufacturer Code SPWN/PGWN
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | A | H | B | a1 | a2 | b1 | b2 | b3 | d1 | d2 | d3 | d4 | h1 | h2 |
| 25SPWN | 80 | 50 | 60 | 25 | 50 | 15 | 30 | 45 | 18 | 11 | 9.8 | 12 | 30 | 20 |
| 60 | ||||||||||||||
| 70 | ||||||||||||||
| 80 | ||||||||||||||
| 100 | ||||||||||||||
| 120 | ||||||||||||||
| 100 | 60 | 70 | 30 | 60 | 20 | 35 | 50 | 20 | 13 | 12.8 | 15 | 25 | ||
| 70 | ||||||||||||||
| 80 | ||||||||||||||
| 100 | ||||||||||||||
| 120 |
เลื่อนได้
