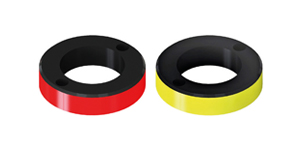

ไกด์ริงกั้นระยะ
Distant Guide Ring
ไกด์ริงกั้นระยะ รุ่น 25SHKD ชิ้นส่วนแม่พิมพ์ปั๊มมาตรฐานสำหรับไกด์โพสแม่พิมพ์
Material:
SS400
Black Oxide (Fe304)
more
- Model 25SHKD
- Manufacturer Code SHKD/HKD
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | PD | T (5mm. Increment) |
Color | D1 | d | P | S | d1 | d2 | ℓ | D2 | D3 | |
| T = 25 | T ≥ 30 | ||||||||||||
| 25SHKD | 38 | 25 – 55 | R (สีแดง/Red) Y (สีเหลือง/Yellow) N (สีรมดำ/Blacken) |
108 | 54 | 88 | 23 | 28 | 17.5 | 11 | 15 | 38 | 50 |
| 50 | 118 | 64 | 98 | 50 | 60 | ||||||||
| 60 | 148 | 84 | 126 | 60 | 80 | ||||||||
| 80 | 168 | 104 | 146 | 80 | 100 | ||||||||
| 100 | 188 | 124 | 166 | 20 | 14 | 100 | - | ||||||
