สโตรคเอ็นบล็อค สำหรับไกด์โพส
Stroke End Block

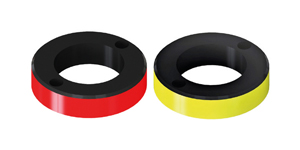

สโตรคเอ็นบล็อค สำหรับไกด์โพส ชิ้นส่วนแม่พิมพ์ปั๊มมาตรฐาน รุ่น 25SGEB และ รุ่น 25SDSEB (ขนาดใหญ่กว่า) มีสกรูในชุด
Material:
SS400
Black Oxide (Fe304)
more
- Model 25SGEB/25SDSEB
- Manufacturer Code SGEB/SDSEB/DSEB/GEB
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้

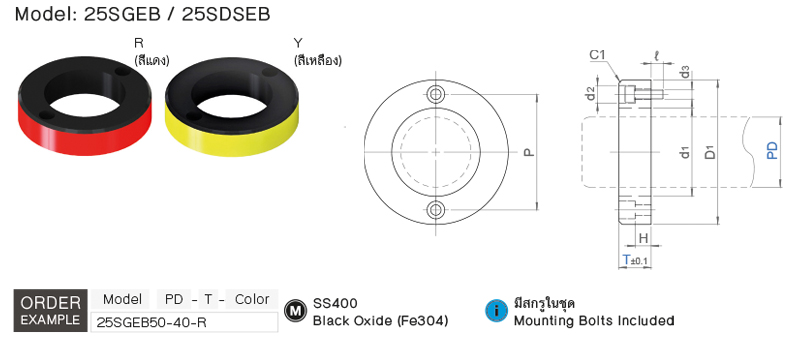

| Model | PD | T | Color | D1 | P | d1 | d2 | d3 | H | ℓ | Mounting Bolt |
| 25SGEB | 38 | 20, 25, 30 | R (สีแดง/Red) Y (สีเหลือง/Yellow) N (สีรมดำ/Blacken) |
75 | 60 | 43 | 10 | 5.5 | 10 | 10 | 24CB5x20 |
| 50 | 20, 25 | 90 | 72 | 55 | 11 | 6.5 | 10 | 24CB6x20 | |||
| 30, 35, 40 | 20 | 24CB6x30 | |||||||||
| 60 | 20, 25 | 120 | 92 | 65 | 14 | 9 | 8 | 12 | 24CB8x20 | ||
| 30, 35, 40 | 18 | 24CB8x30 | |||||||||
| 80 | 20, 25 | 150 | 116 | 88 | 8 | 24CB8x20 | |||||
| 30, 35, 40 | 18 | 24CB8x30 |
เลื่อนได้
| Model | PD | T | Color | D1 | P | d1 | d2 | d3 | H | ℓ | Mounting Bolt |
| 25SDSEB (Oversized) |
50 | 15 | R (สีแดง/Red) Y (สีเหลือง/Yellow) |
120 | 100 | 54 | 14 | 9 | 5 | 15 | 24CB8x20 |
| 20 | 10 | 10 | |||||||||
| 60 | 15 | 140 | 120 | 64 | 5 | 15 | |||||
| 20 | 10 | 10 |
