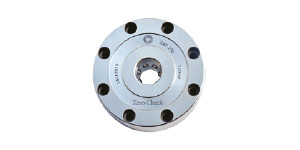

Zero-Point Chuck

Zero-Point Chuck

หัวชัค Zero-Point ระบบการแคลมป์พาเลทงาน ที่เปลี่ยนงานได้อย่างรวดเร็วและแม่นยำ ความคลาดเคลื่อนต่ำเพียง 0.005มม.
รุ่นเฉพาะหัวชัคเพื่อนำไปออกแบบประกอบเอง

- Max safety clamping force up to 8000kgf
- Spring clamping force 2500kgf
- Made from stainless steel and can be used in water. (except spring)
- Center hole with cleaning and oil functions
- Repeat positioning accuracy 0.005mm
- Air pressure clamping 3500kgf
- Min. Air pressure 6kg/cm2

more
  • Model 02CGMAP-100Z
  • Manufacturer Code AP-100Z
เลื่อนได้

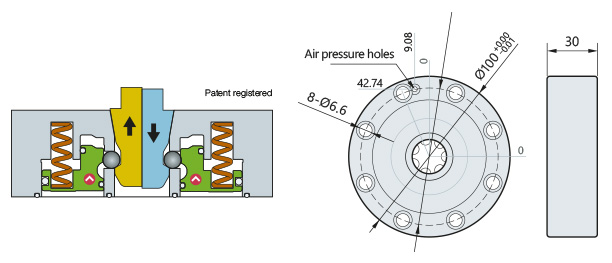

Zero-Point Chuck drawing
Order Code Clamping
Force
Max Safety
Clamping Force
Repeat
Positioning Accuracy
Min
Air Pressure
02CGMAP-100Z 2,500kgf 24517N 8,000kgf 78453N 0.005mm 6kg/cm2
