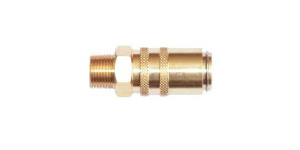

โมลด์คัปปลิ้ง เกลียวตัวผู้ (G-Type)
Male Mold Coupling (G-Type)
โมลด์คัปปลิ้ง เกลียวตัวผู้ Male Mold Coupling (G-Type) สำหรับระบบน้ำหล่อเย็นแม่พิมพ์
เลือกแบบมีวาวล์ และ ไม่มีวาวล์ได้
Fitting Types: G 101 / G 201
more
- Model 21101/21201
- Manufacturer Code 101/201/Z80
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
_Drawing.jpg "โมลด์คัปปลิ้ง เกลียวตัวผู้ (G-Type) drawing")
| Order Code | Matching Fitting |
D | L | R | K | S | |
| Valve | No Valve | ||||||
| 21101-M10 | 21101-M10-0 | G 101 |
17 | 50.5 | M10x1 | 9 | 6 |
| 21101-M14 | 21101-M14-0 | 54.5 | M14x1.5 | 8 | |||
| 21101-1/4 | 21101-1/4-0 | 51.5 | 1/4” BSPT | 8 | |||
| 21101-3/8 | 21101-3/8-0 | 3/8” BSPT | 10 | ||||
| 21201-1/4 | 21201-1/4-0 | G 201 |
22 | 56.5 | 1/4” BSPT | 13.5 | 8 |
| 21201-3/8 | 21201-3/8-0 | 3/8” BSPT | 9 | ||||
| 21201-1/2 | 21201-1/2-0 | 58.5 | 1/2” BSPT | 15 | |||
