_Pic.jpg "โมลด์คัปปลิ้งหักศอก 45° (G-Type)")

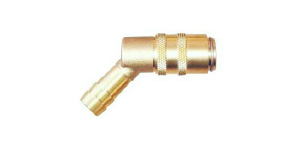

โมลด์คัปปลิ้งหักศอก 45° (G-Type)
Mold Coupling Elbow 45° (G-Type)
โมลด์คัปปลิ้งหักศอก 45° Mold Coupling Elbow (G-Type) ฟิตติ้งทองเหลือง สำหรับระบบน้ำหล่อเย็นแม่พิมพ์
เลือกแบบมีวาวล์ และ ไม่มีวาวล์ได้
Fitting Types: G 101 / G 201
more
- Model 21101-Y/21201-Y
- Manufacturer Code 101/201/Z80
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
_Drawing.jpg "โมลด์คัปปลิ้งหักศอก 45° (G-Type) drawing")
| Order Code | Matching Fitting |
D | L | d | K | S | |
| Valve | No Valve | ||||||
| 21101-Y3 | 21101-Y3-0 | G 101 |
17 | 46.5 | 10 | 9 | 6 |
| 21101-Y4 | 21101-Y4-0 | 14 | 9 | ||||
| 21201-Y3 | 21201-Y3-0 | G 201 |
22 | 56.5 | 10 | 13.5 | 6 |
| 21201-Y4 | 21201-Y4-0 | 14 | 9 | ||||
