ชุดสโตรคเอ็นบล็อค

Stroke End Block Sets

ชุดสโตรคเอ็นบล็อค สำหรับแม่พิมพ์ปั๊มโลหะ เลือกสีแดง, เหลือง, ดำ ในชุดมาพร้อมสกรู
สำหรับการสั่งครบชุด Model: 25SBS

more
  • Model 25SBS
  • Manufacturer Code SBS
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    เก็บรักษาแม่พิมพ์

เลื่อนได้

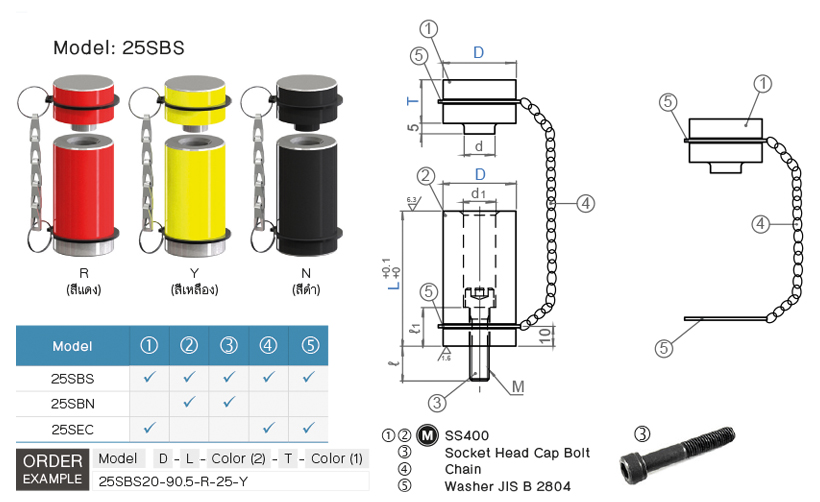

ชุดสโตรคเอ็นบล็อค drawing
Model D L
0.1mm. Increment
Color (2) T
5mm. Increment
Color (1) MxP d d1 ℓ1
25SBS

25SBN

25SEC
14 22.0 – 80.0 R (Red)

Y(Yellow)

N(Normal)
10 – 50 R (Red)

Y(Yellow)

N(Normal)
M4 x 0.7 7 8 10 10
80.1 – 100.0 35
16 22.0 – 80.0 M4 x 0.7 7 8 10 10
80.1 – 100.0 35
18 22.0 – 80.0 M5 x 0.8 8.5 9.5 10 10
80.1 – 100.0 35
20 22.0 – 80.0 M6 x 1.0 10 11 11 9
80.1 – 100.0 34
100.1 – 120.0 54
25 22.0 – 80.0 M8 x 1.25 13 14 12 8
80.1 – 100.0 14 31
100.1 – 120.0 51
120.1 – 170.0 76
32 22.0 – 80.0 M8 x 1.25 13 14 12 8
80.1 – 100.0 14 31
100.1 – 120.0 51
120.1 – 170.0 76
38 25.0 – 80.0 M10 x 1.5 16 17 16 9
80.1 – 100.0 17 33
100.1 – 120.0 53
120.1 – 200.0 83
50 25.0 – 80.0 10 – 100 M12 x 1.75 18 20 18 7
80.1 – 100.0 20 30
100.1 – 120.0 50
120.1 – 200.0 80
60 25.0 – 80.0 M12 x 1.75 18 20 18 7
80.1 – 100.0 20 30
100.1 – 120.0 50
120.1 – 200.0 80
