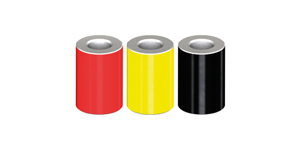

สโตรคเอ็นบล็อค (ชุบแข็ง)
Stroke End Blocks (Harden)
สโตรคเอ็นบล็อค (แบบชุบแข็ง) สำหรับแม่พิมพ์ปั๊มโลหะ เลือกสีแดง, เหลือง, ดำ ในชุดมาพร้อมสกรู
รุ่นมาตรฐาน Model: 25SBV
รุ่นปรับค่า H ได้ Model: 25SBVH
more
- Model 25SBV/25SBVH
- Manufacturer Code SBV/SBVH
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D | L 0.1mm. Increment |
Color | L1 5mm. Increment |
h | MxP | d1 | d2 |
| 25SBV | 10 | 10.0 – 40.0 | R (Red) Y(Yellow) N(Normal) |
10 – 40 | 5 | M3 x 0.5 | 6 | 4 |
| 12 | ||||||||
| 14 | 15.0 – 50.0 | 10 – 50 | 8 | M4 x 0.7 | 8 | 5 | ||
| 16 | ||||||||
| 18 | 20.0 – 70.0 | 15 – 70 | 10 | M5 x 0.8 | 9.5 | 6 | ||
| 20 | 20.0 – 80.0 | 15 – 85 | 13 | M6 x 1.0 | 11 | 7 | ||
| 25 | 22.0 – 100.0 | 15 – 100 | 15 | M8 x 1.25 | 14 | 9 | ||
| 32 | 22.0 – 120.0 | 15 – 120 | ||||||
| 38 | 25.0 – 120.0 | 20 – 120 | 18 | M10 x 1.5 | 17 | 11 | ||
| 50 | ||||||||
| 60 | 30.0 – 150.0 | 25 – 150 | 21 | M12 x 1.75 | 20 | 13 |
เลื่อนได้
| Model | D | L 0.1mm. Increment |
H 1mm. Increment |
Color | L1 5mm. Increment |
MxP | d1 | d2 |
| 25SBVH | 20 | 15.0 – 100.0 | 10 – 40 | R (Red) Y(Yellow) N(Normal) |
15 – 85 | M6 x 1.0 | 11 | 7 |
| 25 | 15.0 – 120.0 | 15 – 120 | M8 x 1.25 | 14 | 9 | |||
| 32 | ||||||||
| 38 | 25.0 – 120.0 | 15 – 40 | 20 – 120 | M10 x 1.5 | 17 | 11 | ||
| 50 |
