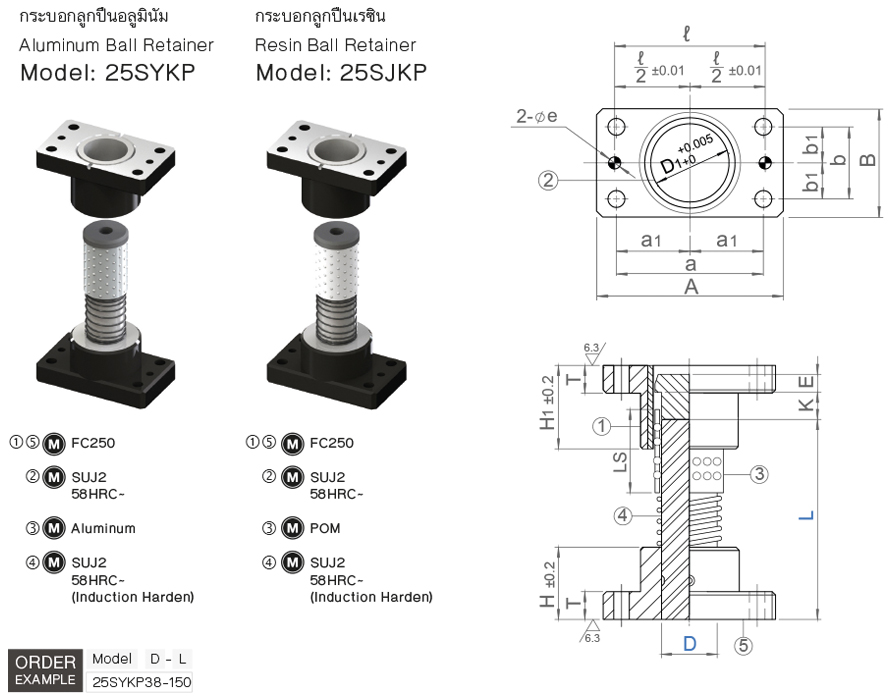

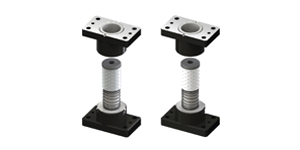

ชุดไกด์โพสท์เซ็ทลูกปืน ฝาล็อค
Ball Guide Post Set Fixed Stopper
ชุดไกด์โพสท์ลูกปืน เลือกปลอกกระบอกลูกปืน อลูมินัม หรือ เรซิน (พลาสติก) รุ่นฝาครอบล็อคขยับไม่ได้ อุปกรณ์อะไหล่มาตรฐานแม่พิมพ์ปั๊มโลหะ
เลือกได้ตามวัสดุกระบอกลูกปืน
25SYKP : กระบอกลูกปืนอลูมินัม (Aluminum Ball Retainer)
25SJKP : กระบอกลูกปืนเรซิน (Resin Ball Retainer)
more
- Model 25SYKP/25SJKP
- Manufacturer Code SYKP/SJKP/MJKP/GPFP/SGTN/MYKP/GPFP-A/SGKN
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D | L | K (Fixed Stopper) |
|||||||||||||||
| 25SYKP 25SJKP |
25 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 20 | |||||
| 32 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 25 | |||||
| 38 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 30 | ||||||
| 50 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 350 | 40 | |||||||||
| 60 | 200 | 220 | 240 | 260 | 300 | 350 | 50 | |||||||||||
เลื่อนได้
| D1 | A | B | a | b | d | H | H1 | T | E | Ls | ℓ | a1 | b1 | e H7 | Bolts | Dowel Pin |
|
| 31 | 84 | 48 | 66 | 30 | 9 | 30 | 50 | 20 | 5 | 50 | 66 | 33 | 15 | 8 | +0.015 0 |
24CB8x35 | 8-30 |
| 40 | 100 | 58 | 76 | 36 | 11 | 40 | 60 | 20 | 5 | 60 | 76 | 38 | 18 | 24CB10x40 | |||
| 48 | 130 | 75 | 100 | 44 | 11 | 50 | 70 | 25 | 10 | 70 | 100 | 50 | 22 | 10 | 24CB10x45 | 10-40 | |
| 60 | 155 | 90 | 125 | 60 | 14 | 65 | 90 | 25 | 10 | 90 | 125 | 62.5 | 30 | 24CB12x50 | |||
| 70 | 190 | 120 | 150 | 80 | 18 | 75 | 100 | 30 | 15 | 100 | 150 | 75 | 40 | 13 | +0.018 0 |
24CB16x60 | 13-50 |
