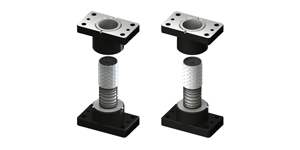

ชุดไกด์โพสท์ลูกปืน เลือกปลอกกระบอกลูกปืน อลูมินัม หรือ เรซิน (พลาสติก) รุ่นฝาครอบเลื่อนตัวได้ อุปกรณ์อะไหล่มาตรฐานแม่พิมพ์ปั๊มโลหะ
เลือกได้ตามวัสดุกระบอกลูกปืน

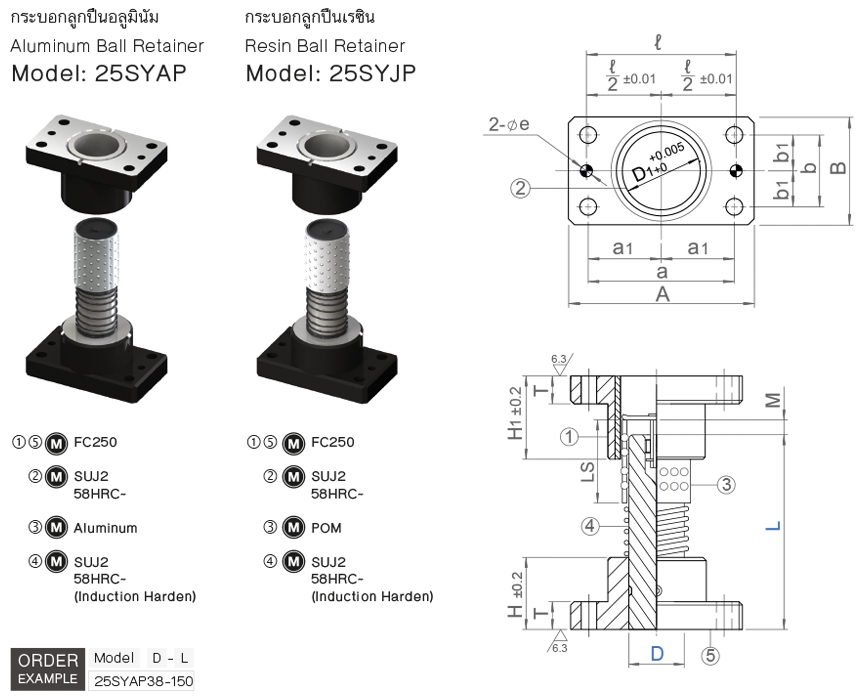

25SYAP : กระบอกลูกปืนอลูมินัม (Aluminum Ball Retainer)
25SYJP : กระบอกลูกปืนเรซิน (Resin Ball Retainer)
Model | D | L | M (Stopper Distance) |
|||||||||||||||
25SYAP 25SYJP |
25 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 0 – 20 | ||||||||
32 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | |||||||
38 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 0 – 25 | |||||
50 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 0 – 29 |
D | D1 | A | B | a | b | d | H | H1 | T | Ls | ℓ | a1 | b1 | e H7 | Bolts | Dowel | |
Pin | |||||||||||||||||
25 | 31 | 84 | 48 | 66 | 30 | 9 | 30 | 50 | 20 | 50 | 66 | 33 | 15 | 8 | +0.015 0 |
24CB8x35 | 8-30 |
32 | 40 | 100 | 58 | 76 | 36 | 11 | 40 | 60 | 20 | 60 | 76 | 38 | 18 | 24CB10x40 | |||
38 | 48 | 130 | 75 | 100 | 44 | 11 | 50 | 70 | 25 | 70 | 100 | 50 | 22 | 10 | 24CB10x45 | 10-40 | |
50 | 60 | 155 | 90 | 125 | 60 | 14 | 65 | 90 | 25 | 90 | 125 | 62.5 | 30 | 24CB12x50 |
เมื่อคุณได้พบสินค้าที่ต้องการแล้ว แจ้งโค้ดสินค้าพร้อมจำนวนที่คุณต้องการมาเราจะติดต่อกลับอย่างแน่นอน
