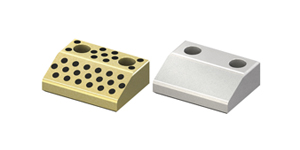

แคมดเวลเพลท 30องศา

30Deg CAM Dwell Plate

แคมดเวลเพลท 30องศา ออยฟรี ชิ้นส่วนสำหรับแม่พิมพ์ปั๊มโลหะ
ทองเหลือง 25CDPW: Copper Alloy + Oil Free Solid Lubricant
เหล็กกล้า ชุบแข็งส่วนสไลด์ 25CDPI : S45C + 55HRC~(Induction Harden)
สามารถเสริมด้วยชิมสเตนเลส 25CMCSA

more
  • Model 25CDPW/25CDPI
  • Manufacturer Code CDPW/CDPI/CSPW/CSPS
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    ดเวลเพลท

  • วัสดุ

    ทองเหลือง

  • การหล่อลื่น

    ออยฟรี

เลื่อนได้
แคมดเวลเพลท 30องศา drawing
Model W L T W1 L1 L2
25CDPW
25CDPI
75 130 30 40 50 95
150 45 45 90
100 130 30 60 50 95
150 45 45 90
170 60
200 75 120
125 130 30 85 50 95
150 45 45 90
170 60
200 75 120
150 130 30 110 50 95
150 45 45 90
170 60
200 75 120
เลื่อนได้
Model W L T W1 L1 W2 L2
25CMCSA 75 130 0.05
0.10
65 120 40 50
150 140 45
100 130 90 120 60 50
150 140 45
170 160
200 190 75
125 130 115 120 85 50
150 140 45
170 160
200 190 75
150 130 140 120 110 50
150 140 45
170 160
200 190 75
เลื่อนได้
