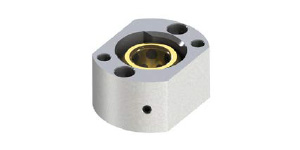

ไกด์บุชทรงกลม (ซเฟีย)

Spherical Guide Bushing Set

ไกด์บุชทรงกลม (ซเฟีย) Spherical Guide Bushing Set
ชิ้นส่วนมาตรฐาน ออยฟรี แม่พิมพ์ฉีดพลาสติก

Models:
25SGTL (Left Handed)
25SGTR (Right Handed)

more
  • Model 25SGTL/25SGTR
  • Manufacturer Code SGTL/SGTR/MTGL/MTGR
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    ทรงกลม

  • ชิ้นส่วน

    แบบชุด

เลื่อนได้
ไกด์บุชทรงกลม (ซเฟีย) drawing
Model d L W T H Ha B Mounting Holes Dowel Pin Hole
Ma P e X Y
25SGTL
25SGTR
8 44 28 17 9 8 14 M5 32 5 20 28
10 46 30 20 11 9 16 34 22 28
12 50 32 22 12 10 18 M6 36 6 22 30
16 58 45 29 16 13 25 45 30 35
20 65 50 33 18 15 28 52 35 40
25 78 57 38 21 17 33 M8 62 8 40 50
30 86 65 43 24 19 37 70 48 55
