ท็อกเกิ้ลแคลมป์ แบบดัน (Center Base)
Push-Action Toggle Clamp (Center Base)
ท็อกเกิ้ลแคลมป์ แบบดัน (Center Base) ฐานตรงกลางบอดี้
Model: 11PATC
more
- Model 11PATC
- Manufacturer Code PATC
ดาวน์โหลด
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Order Code |

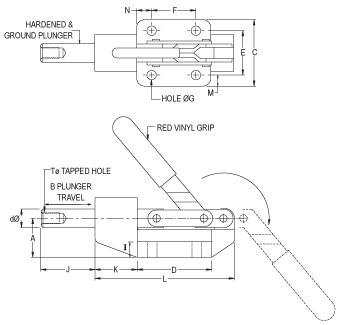

PLUNGER DIA dØ | TØ | A | PLUNGER TRAVEL B | MOUNTING BASE | I | J MAX. | K | L | HOLDING CAPACITY | BODY | N. W. Kgs. | ||||||
| C | D | E | F | M | N | ØG | ||||||||||||
| 11PATC-12-CB | 12Ø | M-8x1.25 | 26 | 30 | 55 | 55 | 35 | 35 | 10 | 10 | 6.8Ø | 6 | 35 | 28 | 100 | 400 Kgs. | STEEL | 0.51 |
| 11PATC-1238-CB | 12Ø | M-8x1.25 | 26 | 30 | 55 | 55 | 38 | 38 | 8.5 | 8.5 | 6.8Ø | 6 | 35 | 28 | 100 | 400 Kgs. | STEEL | 0.51 |
| 11PATC-16-CB | 16Ø | M-10x1.5 | 35 | 36 | 60 | 67 | 40 | 40 | 10 | 13.5 | 8.5Ø | 7 | 43 | 38 | 125 | 700 Kgs. | STEEL | 1.00 |
| 11PATC-1642-CB | 16Ø | M-10x1.5 | 35 | 36 | 60 | 67 | 42 | 42 | 9 | 12.5 | 6.8Ø | 7 | 43 | 38 | 125 | 700 Kgs. | STEEL | 1.00 |
| 11PATC-22-CB | 22Ø | M-12x1.75 | 45 | 60 | 75 | 75 | 50 | 50 | 12.5 | 12.5 | 10.5Ø | 16 | 62 | 46 | 162 | 1000 Kgs. | C.I. | 2.80 |
