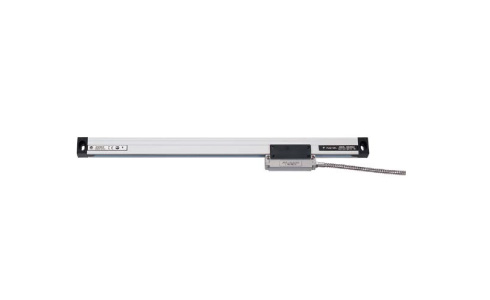

แกนลิเนียร์สเกล 5μm 100-1000มม.
Linear Scale 5μm 100-1000mm
แกนลิเนียร์สเกล JENIX JSS5L ความละเอียด 5ไมครอน รุ่น stroke 100-1000มม. สำหรับเครื่องมิลลิ่ง กลึง และ เจียรนัย
ลิเนียร์สเกล สำหรับติดตั้งบนเครื่องจักร เพื่อการวัดระยะที่เที่ยงตรง
แกนลิเนียร์สเกล Jenix เป็นแกน glass scale คุณภาพสูง ตัวแกนแก้วผลิตในเยอรมันนี รับรองความเที่ยงตรง พร้อมบริการติดตั้งและดูแลหลังการขาย
- มีบริการติดตั้ง และ ให้คำปรึกษาการเลือกใช้
- รับประกันฟรี 1 ปี พร้อมบริการหลังการขาย
- บริการตรวจเช็คและดูแลฟรี 2 ปี!
more
- Model 15JSS5L
- Manufacturer Code JSS5L
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | Stroke | Overall Length |
Resolution | Accuracy | Working Temperature |
Protective Grade |
Cable Length |
| 15JSS5L | 0100 | 300 | 0.005 (5micron) |
3+3L/1000 | -5°C ~ 45°C | IP53 | 3M |
| 0150 | 350 | ||||||
| 0200 | 400 | ||||||
| 0250 | 450 | ||||||
| 0300 | 500 | ||||||
| 0350 | 550 | ||||||
| 0400 | 600 | ||||||
| 0450 | 650 | ||||||
| 0500 | 700 | ||||||
| 0550 | 750 | ||||||
| 0600 | 800 | ||||||
| 0650 | 850 | ||||||
| 0700 | 900 | ||||||
| 0750 | 950 | ||||||
| 0800 | 1000 | ||||||
| 900 | 1100 | ||||||
| 1000 | 1200 |
เลื่อนได้
| Specification | 0.005 5micron |
| Measurement | 0.020 Glass scale |
| Output pulse | 50 pulse/mm |
| Max.Traversing Speed | 60m / min |
| Reference signal | 25mm (0.98 inch) |
| Grating period | 0.02mm (0.0008 inch) |
| Moving force | ≤ 5 N |
| Max. vibration | 3G |
| Supply voltage | +5V, ±5%, 150mA |
เลื่อนได้
| Extension Cable Order Code |
Length |
| 15EX–CABLE–2 | 2 Metre |
| 15EX–CABLE–3 | 3 Metre |
| 15EX–CABLE–5 | 5 Metre |
