ปากกาจับชิ้นงานหลายตอน

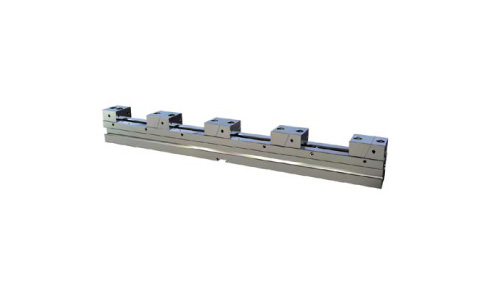

Flexible Well Vise

ปากกา Autowell ALG รุ่น Flexible Well Vise (Vise in Row)
สามารถจับชิ้นงานพร้อมกันหลายชิ้น หรือใช้ประกอบเป็นจิ๊กจับชิ้นงานที่มีลักษณะพิเศษ

Body Material : Tool Steel
Hardness : HRC50~55

more
  • Model 02ALG
  • Manufacturer Code ALG
ยี่ห้อ
Autowell
Autowell
  • ความพิเศษ

    จับหลายตอน

เลื่อนได้
ปากกาจับชิ้นงานหลายตอน drawing
Order Code A B C D E F G H I K L M N O P Q R S Clamping
Force
02ALG5030 300 50 49 100 75 100 100 50 36 18 60 24.8 50 30 1.5 0.5 10 12 1000
kgf
02ALG5040 400 50 49 100 75 200 100 50 36 18 60 24.8 50 33 1.5 0.5 10 12
02ALG5050 500 50 49 100 75 300 100 50 36 18 60 24.8 50 35 1.5 0.5 10 12
02ALG5060 600 50 49 100 75 400 100 50 36 18 60 24.8 50 36 1.5 0.5 10 12
02ALG5070 700 50 49 100 75 500 100 50 36 18 60 24.8 50 37 1.5 0.5 10 12
02ALG7240 400 72 71 100 110 200 100 72 48 18 82 39.7 50 38 2 0.7 14 16 2000
kgf
02ALG7250 500 72 71 100 110 300 100 72 48 18 82 39.7 50 33 2 0.7 14 16
02ALG7260 600 72 71 100 110 400 100 72 48 18 82 39.7 50 31 2 0.7 14 16
02ALG7270 700 72 71 100 110 500 100 72 48 18 82 39.7 50 29 2 0.7 14 16
02ALG10050 500 100 99 100 120 300 100 72 48 18 93 43.3 50 25 2.5 1 14 16 3000
kgf
02ALG10060 600 100 99 100 120 400 100 72 48 18 93 43.3 50 34 2.5 1 14 16
02ALG10070 700 100 99 100 120 500 100 72 48 18 93 43.3 50 32 2.5 1 14 16
เลื่อนได้
Order Code Hold Workpieces
1 2 3 4 5 6 7
02ALG5030 206 74 30 - - - -
02ALG5040 306 124 63 33 - - -
02ALG5050 406 174 97 58 35 - -
02ALG5060 506 224 130 83 55 36 -
02ALG5070 606 274 163 108 75 53 37
02ALG7240 272 96 38 - - - -
02ALG7250 372 146 71 33 - - -
02ALG7260 472 196 104 58 31 - -
02ALG7270 572 246 135 83 51 29 -
02ALG10050 364 138 63 25 34 - -
02ALG10060 464 188 96 50 54 - -
02ALG10070 564 238 130 75 31 - -
