อีเจ็คเตอร์ลีดเดอร์พิน มีรูโดเวล

Precision Ejector Leader Pins with Dowel Hole

อีเจ็คเตอร์ลีดเดอร์พิน มีรูโดเวล Precision Ejector Leader Pins with Dowel Hole ชิ้นส่วนมาตรฐานสำหรับแม่พิมพ์ฉีดพลาสติก
Models:
25ETHC (มีรูต๊าป และ โดเวล, Tap and Dowel Hole)
25ETHN (มีรูโดเวล, Dowel Hole)

more
  • Model 25ETHC/25ETHN
  • Manufacturer Code ETHC/ETHN/EGHC/EGHN
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    อีเจ็คเตอร์พิน

เลื่อนได้

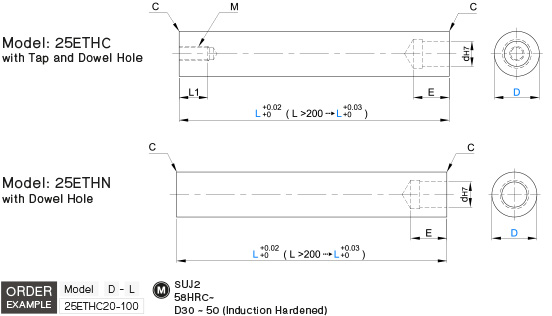

อีเจ็คเตอร์ลีดเดอร์พิน มีรูโดเวล drawing
Model D L
5mm increment
M L1 d H7 E C
25ETHC

25ETHN
8 -0.015
-0.020
40 ~ 80 M5x0.8 10 5 +0.012
+0.000
12 0.5
10 40 ~ 100
12 -0.020
-0.025
40 ~ 100 M6x1.0 12 6 15
13 40 ~ 150
16 40 ~ 150
20 -0.025
-0.030
50 ~ 175 M8x1.25 16 8 +0.015
+0.000
20
25 50 ~ 250 10
30 50 ~ 300 M10x1.5 20 13 +0.018
+0.000
25
32 50 ~ 300 1
35 50 ~ 300 16
40 50 ~ 350
50 50 ~ 350
