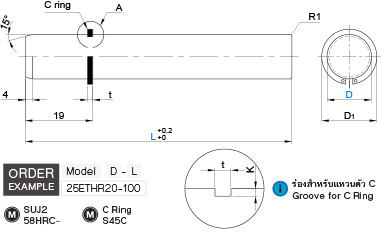

อีเจ็คเตอร์ลีดเดอร์พิน มีแหวนตัว C
Precision Ejector Leader Pins with C Ring
อีเจ็คเตอร์ลีดเดอร์พิน มีแหวนตัว C
Precision Ejector Leader Pins with C Ring ชิ้นส่วนมาตรฐานสำหรับแม่พิมพ์ฉีดพลาสติก
Model: 25ETHR
more
- Model 25ETHR
- Manufacturer Code ETHR/EGHR
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D | L 5mm increment |
D1 | K | t | C-Ring | |||
| internal Dia | External Dia | Thickness | |||||||
| 25ETHR | 10 | -0.015 -0.020 |
60 ~ 120 | 13.3 | 0.2 | 1.15 | 9.3 | 13.3 | 1.0 |
| 13 | -0.020 -0.025 |
70 ~ 170 | 16.6 | 0.3 | 12.0 | 16.6 | 1.0 | ||
| 16 | 70 ~ 170 | 19.7 | 0.4 | 14.7 | 19.7 | 1.0 | |||
| 20 | -0.025 -0.030 |
70 ~ 200 | 24.3 | 0.5 | 1.35 | 18.5 | 24.3 | 1.2 | |
| 25 | 70 ~ 200 | 29.8 | 0.55 | 23.2 | 29.8 | 1.2 | |||
