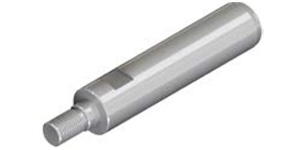

ส่วนต่อลีดเดอร์พิน (Bolt Type)
Assist Pin for Leader Pin (Bolt Type)
ส่วนต่อลีดเดอร์พิน สำหรับแม่พิมพ์ขนาดใหญ่ Assist Pin for Leader Pin (Bolt Type)
Model: 25GAT
ใช้ร่วมกับ ลีดเดอร์พิน สำหรับแม่พิมพ์ขนาดใหญ่ 25GPPA
more
- Model 25GAT
- Manufacturer Code GAT
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้

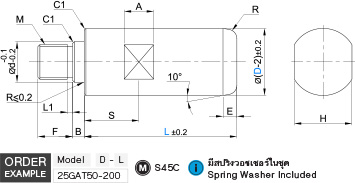

_Drawing.jpg "ส่วนต่อลีดเดอร์พิน (Bolt Type) drawing")
| Model | D | L 10mm increments |
d | B | M | F | E | L1 | H | S | R | A | Spring Washer |
| 25GAT | 40 | 60 ~ 200 | 22 | 14 | M20 | 20 | 10 | 4 | 32 | 15 | 5 | 25 | M22 |
| 50 | 80 ~ 250 | 27 | 16 | M24 | 28 | 12 | 5 | 41 | 20 | 30 | M27 | ||
| 60 | 100 ~ 250 | 33 | 18 | M30 | 30 | 50 | 25 | 8 | M33 | ||||
| 80 | 120 ~ 300 | 40 | M36 | 40 | 15 | 70 | 30 | 10 | 35 | M42 |
