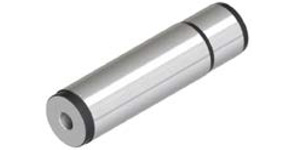

_Pic.jpg "ลีดเดอร์พิน แม่พิมพ์ขนาดใหญ่ (Bolt Type)")
ลีดเดอร์พิน แม่พิมพ์ขนาดใหญ่ (Bolt Type)
Leader Pin for Large Mold (Bolt Type)
ลีดเดอร์พิน สำหรับแม่พิมพ์ขนาดใหญ่ Leader Pin for Large Mold (Bolt Type)
สำหรับแม่พิมพ์ฉีดพลาสติก
Model: 25GPPA
more
- Model 25GPPA
- Manufacturer Code GPPA
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้

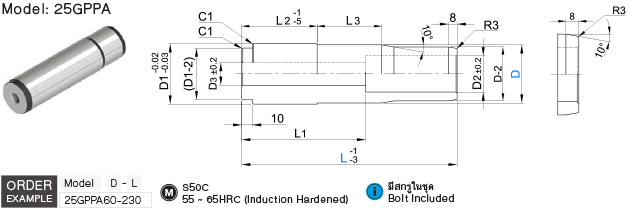

_Drawing.jpg "ลีดเดอร์พิน แม่พิมพ์ขนาดใหญ่ (Bolt Type) drawing")
| Model | D | L 10mm increments |
D1 | D2 | D3 | L1 | L2 | L3 | Through Bolt |
|
| 25GPPA | 40 | -0.004 -0.005 |
160 ~ 210 | 40 | 17 | 11 | 95 | 80 | 70 | M10x120 |
| 50 | -0.006 -0.007 |
190 ~ 260 | 50 | 20 | 14 | 120 | 100 | 80 | M12x150 | |
| 60 | -0.007 -0.008 |
230 ~ 320 | 60 | 26 | 18 | 145 | 120 | 100 | M16x170 | |
| 80 | -0.008 -0.010 |
290 ~ 400 | 80 | 32 | 22 | 200 | 160 | 120 | M20x230 | |
