คัปปลิ้งแบบขันน็อต หักศอก

Fastening Coupling Elbow

คัปปลิ้งแบบขันน็อต หักศอก Fastening Coupling Elbow ฟิตติ้งน้ำทองเหลือง ต่อสายยาง สำหรับแม่พิมพ์ฉีดพลาสติก
Model: 21S-NKL

more
  • Model 21S-NKL
  • Manufacturer Code S-NKL
ยี่ห้อ
OIL FREE
OIL FREE
  • ซีรีย์

    ขันน็อต

  • ข้อต่อ

    สายยาง

    เกลียวตัวผู้

  • รูปทรง

    หักศอก

  • การไหล

    ธรรมดา

  • วัสดุ

    ทองเหลือง

เลื่อนได้

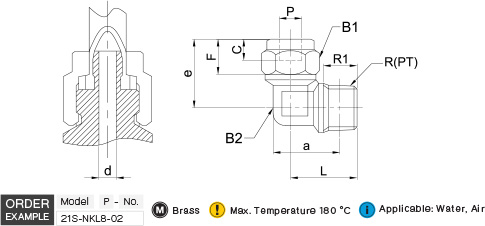

คัปปลิ้งแบบขันน็อต หักศอก drawing
Model P No. R (PT) Tube
OD x ID		 C d L a e F B1 R1 B2
21S-NKL 6 01 1/8PT 6 x 4 6 3.0 21 23.9 21 11.5 12 8 12
02 1/4PT 22 24.1 22 11 14
03 3/8PT 29 33.6 29 12 19
8 01 1/8PT 8 x 6 7 5.0 25 30.8 25 13.5 14 8 17
02 1/4PT 25 28.8 25 11 17
03 3/8PT 29 33.6 29 12 19
10 02 1/4PT 10 x 7.5 9 6.0 29 34.0 29 16.5 17 11 19
03 3/8PT 29 33.6 29 12 19
04 1/2PT 31 36.1 31 15 23
12 02 1/4PT 12 x 9 9 7.5 29 34.0 29 16.5 19 11 19
03 3/8PT 29 33.6 29 12 19
04 1/2PT 31 36.1 31 15 23
