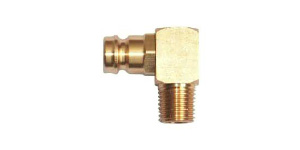

โมลด์ฟิตติ้งนิปเปิ้ล หักศอก 90° (G-Type)
Mold Fitting Nipple Elbow 90° (G-Type)
โมลด์ฟิตติ้งนิปเปิ้ล หักศอก 90° Mold Fitting Nipple Elbow (G-Type) ฟิตติ้งทองเหลืองตัวผู้ สำหรับระบบน้ำหล่อเย็นแม่พิมพ์
Fitting Types: G 101 / G 201
more
- Model 21101/21201
- Manufacturer Code 101/201/Z81
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
_Drawing.jpg "โมลด์ฟิตติ้งนิปเปิ้ล หักศอก 90° (G-Type) drawing")
| Order Code | Matching Fitting |
D | L | R | T | H |
| No Valve | ||||||
| 21101-M10x1-L | G 101 |
9 | 33 | M10x1 | 12 | 15 |
| 21101-M14x1.5-L | M14x1.5 | |||||
| 21101-01BSPT-L | 1/8” BSPT | |||||
| 21101-02BSPT-L | 1/4” BSPT | |||||
| 21101-03BSPT-L | 38 | 3/8” BSPT | 20 | |||
| 21201-M14x1.5-L | G 201 |
13.4 | 33 | M14x1.5 | 15 | |
| 21201-M16x1.5-L | 38 | M16x1.5 | 20 | |||
| 21201-01BSPT-L | 33 | 1/8” BSPT | 15 | |||
| 21201-02BSPT-L | 1/4” BSPT | |||||
| 21201-03BSPT-L | 38 | 3/8” BSPT | 20 |
