ล็อกกิ้งบล็อค แบบรูเอียง (PL Setting)

Locking Blocks with Angular Holes (PL Setting)

ล็อกกิ้งบล็อค แบบรูเอียง Locking Blocks with Angular Holes (PL Setting) ชิ้นส่วนแม่พิมพ์ฉีดพลาสติก
Model: 25ALBPS

more
  • Model 25ALBPS
  • Manufacturer Code ALBPS
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    ล็อกกิ้งบล็อค

เลื่อนได้

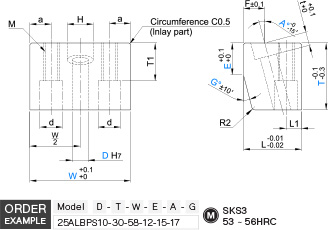

ล็อกกิ้งบล็อค แบบรูเอียง (PL Setting) drawing
Model D H7 T W E
1mm increments
1° increments H F t T1 d M a L1 L
25ALBPS 10 +0.015
0.000
30 48 58 68
10 ~ 20 10 ~ 20 G ≥ A+2
and
G ≤ A+5
14 10 10 20 14 10 9 12 32
35
10 ~ 25 25 35
40
10 ~ 30 36
50
10 ~ 40 40
13 +0.018
0.000
35 48 58 68 78 10 ~ 25 17 12 10 25 14* 10* 9 14 40
40 10 ~ 30 40
50 10 ~ 40 45
60
58 68 78 10 ~ 50 50
16 35
58 68 78 10 ~ 25 20 15 13 25 17* 12* 12 16 40
40
10 ~ 30 30 45
50
10 ~ 40 50
60
10 ~ 50 55
20 40
58 68 78 10 ~ 30 24 15 13 30 17* 12* 12 16 45
50
10 ~ 40 50
60
10 ~ 50 55
