ล็อกกิ้งบล็อค แบบเซ็ทด้านข้าง

Locking Blocks Side Setting Type

ล็อกกิ้งบล็อค แบบเซ็ทด้านข้าง (Locking Blocks Side Setting Type) ชิ้นส่วนแม่พิมพ์ฉีดพลาสติก
Models:
25LBSS (รุ่นรูโบลด์ Bolt Hole Type)
25LBST (รุ่นรูต๊าป Tap Hole Type)

more
  • Model 25LBSS/25LBST
  • Manufacturer Code LBSS/LBST
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    ล็อกกิ้งบล็อค

เลื่อนได้

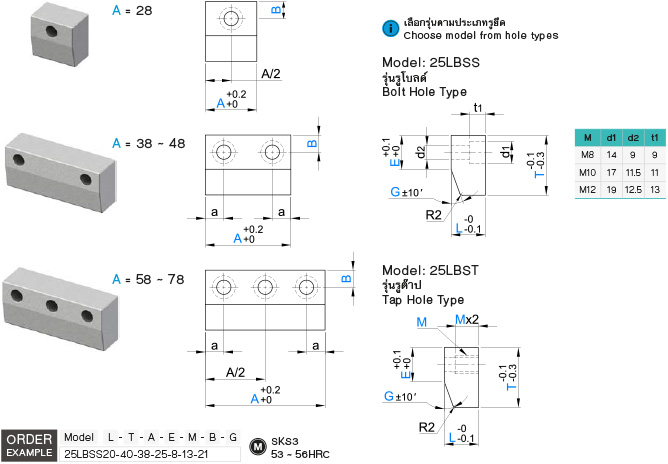

ล็อกกิ้งบล็อค แบบเซ็ทด้านข้าง drawing
Model L T A E
1mm increments
M B 1mm increments
1° increments
a Bolt
Hole
25LBSS 25LBSST
25LBSS

25LBSST
20 30 28 15 ~ 25 8

(d1/ 2) +2 ≤ B
B ≤ E – (d1/2) – 2
(M/2)+2 ≤ B
B ≤ E-(M/2)-2
5 ~ 33 10 1
38 8

10 2
48 8 10 12 12 2
35 28 20 ~ 25 8

10 1
38 8

10 2
48 8 10 12 12 2
40 38 25 ~ 30 8

10 2
48 8 10 12 12 2
58 8 10
10 3
50 38 30 ~ 40 8

10 2
48 8 10 12 12 2
58 8 10
10 3
25 35 38 20 ~ 25 8

10 2
48 8 10 12 12 2
58 8 10
10 3
40 38 25 ~ 30 8

10 2
48 8 10 12 12 2
58 8 10
10 3
50 48 30 ~ 40 8 10 12 12 2
58 8 10
10 3
68 8 10 12 12 3
78 8 10 12 15 3
60 48 35 ~ 45 8 10 12 12 2
58 8 10
10 3
68 8 10 12 12 3
78 8 10 12 15 3
