แองกูล่าพิน แบบมีสกรู
Angular Pins with Screw
แองกูล่าพิน แบบมีสกรู (Angular Pins with Screw) ชิ้นส่วนแม่พิมพ์ฉีดพลาสติก แองกูล่าร์ พิน

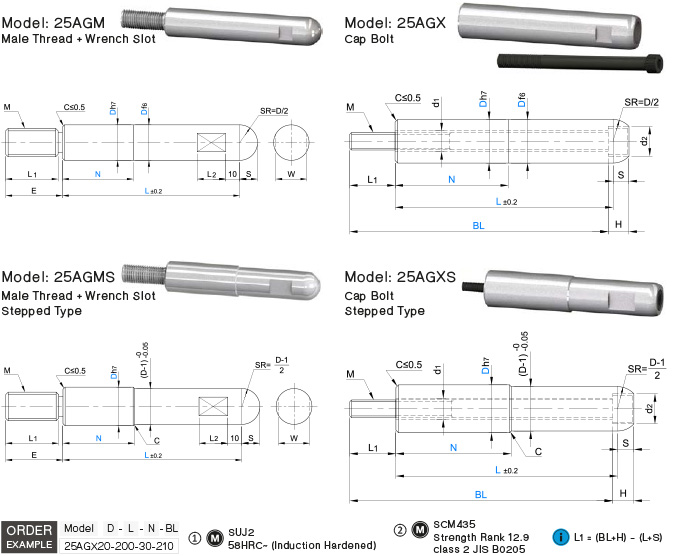

Models:
25AGM (แบบตรง Male Thread + Wrench Slot)
25AGMS (แบบระดับ Male Thread + Wrench Slot + Stepped Type)
25AGX (แบบตรง Cap Bolt + Hex Socket)
25AGXS (แบบระดับ Cap Bolt + Hex Socket + Stepped Type)
more
- Model 25AGM/25AGMS/25AGX/25AGXS
- Manufacturer Code AGM/AGMS/AGX/AGXS/APM/APMS/APX/APXS
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D h7 | L | N | D f6 | M | E | L1 | S | L2 | W | |||
| 0.1mm increments | 25AGM | 25AGMS | 25AGM | 25AGMS | |||||||||
| 25AGM 25AGMS |
8 | -0.000 -0.015 |
40 ~ 200 | L > N ≥ 0 | -0.013 -0.022 |
6 | 12 | 10 | 4 | 3.5 | 8 | 7 | 5.5 |
| 10 | 40 ~ 200 | 17 | 15 | 5 | 4.5 | 7 | 7 | ||||||
| 13 | -0.000 -0.018 |
50 ~ 250 | -0.016 -0.027 |
8 | 22 | 20 | 6.5 | 6 | 10 | 10 | 10 | ||
| 16 | 50 ~ 250 | 12 | 27 | 25 | 8 | 7.5 | 13 | 13 | |||||
| 20 | -0.000 -0.021 |
50 ~ 250 | -0.020 -0.033 |
16 | 32 | 30 | 10 | 9.5 | 12 | 17 | 17 | ||
เลื่อนได้
| Model | D h7 | L | N | BL | D f6 | d1 | d2 | M | H | S | ||
| 0.1mm increments | 5mm increments | 10mm increments | ||||||||||
| 25AGX | 13 | -0.000 -0.018 |
50 ~ 200 | L > N ≥ 0 | 60 ~ 95 | 100 ~ 210 | -0.016 -0.027 |
5.5 | 9.5 | 5 | 5.5 | 4 |
| 25AGX 25AGXS |
16 | 50 ~ 200 | 7 | 11 | 6 | 6.5 | 5 | |||||
| 20 | -0.000 -0.021 |
50 ~ 250 | 60 ~ 95 | 100 ~ 270 | -0.020 -0.033 |
9 | 14 | 8 | 9 | 6 | ||
| 25 | 50 ~ 250 | 11 | 17 | 10 | 11 | 8 | ||||||
| 30 | 60 ~ 250 | 14 | 19 | 12 | 13 | 10 | ||||||
| 32 | -0.000 -0.025 |
60 ~ 250 | -0.025 -0.041 |
|||||||||
| 35 | 60 ~ 300 | 60 ~ 95 | 100 ~ 320 | 18 | 25 | 16 | 17 | |||||
| 40 | 60 ~ 300 | 14 | ||||||||||
