แองกูล่าพิน
Angular Pins

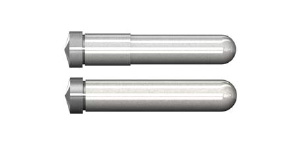

แองกูล่าพิน (Angular Pins) แบบตรง และ แบบต่างระดับ ชิ้นส่วนแม่พิมพ์ฉีดพลาสติก แองกูล่าร์ พิน
Models:
25AGP (แบบตรง Straight Type)
25AGS (แบบต่างระดับ Stepped Type)
more
- Model 25AGP/25AGS
- Manufacturer Code AGP/AGS/AP/APS
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้

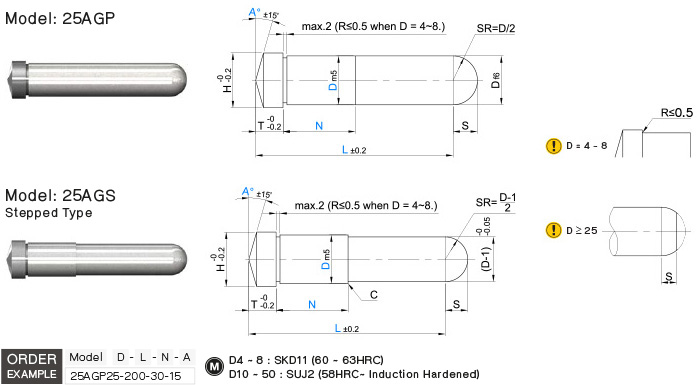

| Model | D m5 | L | N | A 1° increment |
D f6 | T | H | S | ||
| 0.1mm increments | 25AGP | 25AGS | ||||||||
| 25AGP 25AGS |
4 | +0.009 +0.004 |
15 ~ 90 | 2 ≤ N N ≤ L-T-1 or N = 0 |
0 ~ 30 | -0.010 -0.018 |
5 | 7 | 2 | 1.5 |
| 5 | 15 ~ 100 | 8 | 2.5 | 2 | ||||||
| 6 | 15 ~ 110 | 9 | 3 | 2.5 | ||||||
| 8 | +0.012 +0.006 |
15 ~ 130 | -0.013 -0.022 |
11 | 4 | 3.5 | ||||
| 10 | 20 ~ 200 | 10 | 13 | 5 | 4.5 | |||||
| 12 | +0.015 +0.007 |
20 ~ 250 | -0.016 -0.027 |
15 | 6 | 5.5 | ||||
| 13 | 20 ~ 250 | 16 | 6.5 | 6 | ||||||
| 15 | 20 ~ 250 | 13 | 18 | 7.5 | 7 | |||||
| 16 | 20 ~ 250 | 19 | 8 | 7.5 | ||||||
| 20 | +0.017 +0.008 |
40 ~ 350 | -0.020 -0.033 |
23 | 10 | 9.5 | ||||
| 25 | 40 ~ 400 | 28 | 10 | |||||||
| 30 | 60 ~ 500 | 15 | 35 | |||||||
| 32 | +0.020 +0.009 |
70 ~ 500 | -0.025 -0.041 |
37 | ||||||
| 35 | 100 ~ 500 | 40 | ||||||||
| 40 | 100 ~ 500 | 45 | ||||||||
| 50 | 200 ~ 500 | 20 | 55 | |||||||
