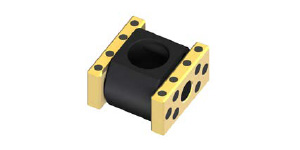

_Pic.jpg "พินโฮลเดอร์สำหรับสไลด์คอร์ (รุ่นตายตัว)")
พินโฮลเดอร์สำหรับสไลด์คอร์ (รุ่นตายตัว)
Inclined Pin Holders (Fixing Type)
พินโฮลเดอร์สำหรับสไลด์คอร์ (รุ่นตายตัว) Inclined Pin Holders (Fixing Type)
ชิ้นส่วนมาตรฐาน ออยฟรี แม่พิมพ์ฉีดพลาสติก
Model: 25SPH-F
สำหรับสไลด์คอร์รุ่น 25SOCU-F
more
- Model 25SPH-F
- Manufacturer Code SPH-F/KPHF
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้

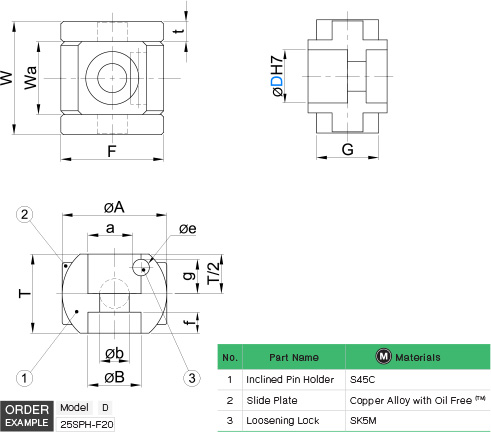

_Drawing.jpg "พินโฮลเดอร์สำหรับสไลด์คอร์ (รุ่นตายตัว) drawing")
| Model | D | W | Wa | F | t | G | A | a | T | g | f | B | b | e | Bolt Size |
| 25SPH-F | 8 | 24 | 12 | 25 | 6 | 13 | 20 | 7.5 | 16 | 6.5 | 5 | 10 | 5 | 3 | M4x10 |
| 10 | 28 | 14 | 32 | 7 | 17 | 20 | 8.5 | 16 | 6.5 | 4 | 12 | 6 | 3 | M5x12 | |
| 12 | 31 | 17 | 40 | 7 | 20 | 25 | 10 | 20 | 8.5 | 5 | 13 | 7 | 4 | M6x14 | |
| 16 | 36 | 21 | 45 | 7.5 | 24 | 30 | 13 | 24 | 10 | 6 | 16 | 9 | 6 | M8x20 | |
| 20 | 43 | 28 | 45 | 7.5 | 24 | 40 | 17 | 30 | 13 | 8 | 20 | 11 | 6 | M10x25 | |
| 25 | 48 | 33 | 50 | 7.5 | 26 | 45 | 22 | 35 | 14 | 9.5 | 25 | 14 | 6 | M12x30 | |
| 30 | 55 | 38 | 60 | 8.5 | 30 | 50 | 27 | 38 | 15 | 9 | 25 | 14 | 6 | M12x30 | |
| 35 | 64 | 44 | 70 | 10 | 34 | 55 | 31 | 40 | 15 | 10 | 25 | 14 | 8 | M12x30 | |
| 40 | 72 | 50 | 80 | 11 | 38 | 60 | 36 | 43 | 16 | 11.5 | 32 | 18 | 8 | M16x35 |
