แคมแพ็ทไกด์เพลท

CAM Pad Guide Plate

แคมแพ็ทไกด์เพลท วัสดุทองเหลือง ออยฟรี ชิ้นส่วนสำหรับแม่พิมพ์ปั๊มโลหะ
ทองเหลือง 25CPGPW : Copper Alloy + Oil Free Solid Lubricant

more
  • Model 25CPGPW
  • Manufacturer Code CPGPW/CPGP
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    รีเทอร์นเพลท

  • วัสดุ

    ทองเหลือง

  • การหล่อลื่น

    ออยฟรี

เลื่อนได้

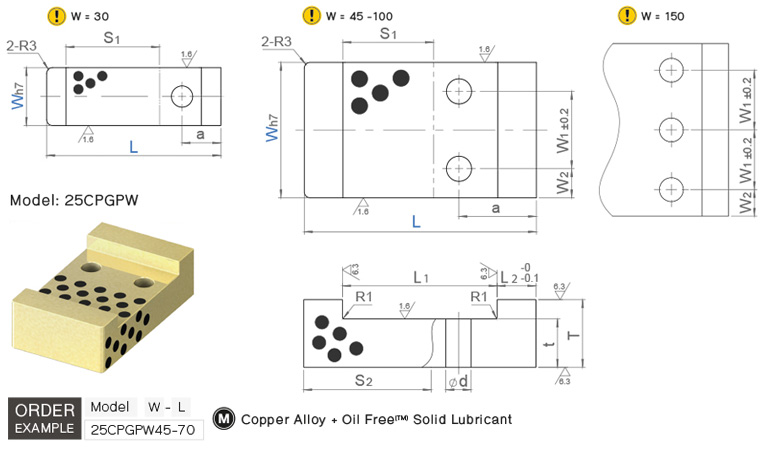

แคมแพ็ทไกด์เพลท drawing
Model W L T W1 W2 L1 L2 t a d S1 S2 W h7
25CPGPW 30 70 17 - - 50 10 12 20 11 30 40 30 0
-0.021
90 70 50 60
45 70 25 22 11.5 50 10 15 20 11 30 40 45 0
-0.025
90 70 50 60
60 120 35 30 15 80 20 25 40 13 40 60 60 0
-0.030
140 100 60 80
160 120 80 100
100 120 35 70 15 80 20 25 40 18 40 60 100 0
-0.035
140 100 60 80
160 120 80 100
150 120 35 60 15 80 20 25 40 18 40 60 100 0
-0.040
140 100 60 80
160 120 80 100
180 140 100 120
