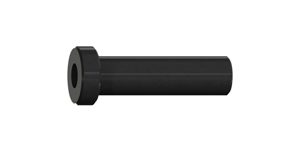

สปูลรีเทนเนอร์
Spool Retainers
สปูลรีเทนเนอร์ สำหรับแม่พิมพ์ปั๊มโลหะ รมดำ ในชุดมาพร้อมสกรู
Model: 25SCSR
more
- Model 25SCSR
- Manufacturer Code SCSR/CSR
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้

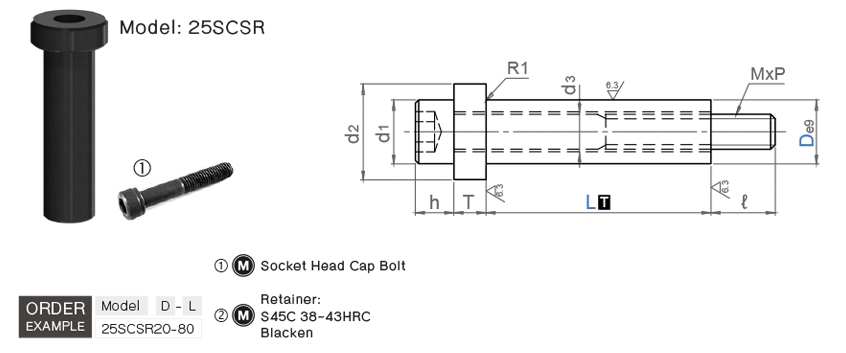

| Model | D e9 | L | d1 | d2 | d3 | MxP | h | T | ℓ | ||
| 5mm increment | 10mm increment | ||||||||||
| 25SCSR | 10 | -0.025 -0.061 |
10 – 85 | 90 – 100 | 10 | 15 | 6.3 | M6x1.0 | 6 | 5 | 10 |
| 13 | -0.032 -0.075 |
15 – 85 | 90 – 120 | 13 | 18 | 8.4 | M8x1.25 | 8 | 5 | 15 | |
| 16 | 20 – 85 | 90 – 180 | 16 | 24 | 10.6 | M10x1.5 | 10 | 8 | 22 | ||
| 20 | -0.040 -0.092 |
30 – 85 | 90 – 180 | 18 | 28 | 12.6 | M12x1.75 | 12 | 10 | 20 | |
| 25 | 40 – 85 | 90 – 200 | 24 | 36 | 16.8 | M16x2.0 | 16 | 13 | 27 | ||
| 32 | -0.050 -0.112 |
- | 60 – 200 | 30 | 45 | 20.8 | M20x2.5 | 20 | 16 | 34 | |
