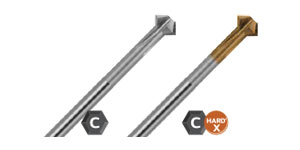

ไบเฟส แชมเฟอร์สองด้าน
Bi-Face
Bi-Face ไบเฟส ดอกเคาเตอร์ซิงค์สองด้าน สามารถทำแชมเฟอร์ได้สองด้าน ทั้งแชมเฟอร์ด้านบน (Front Chamfer) และ ด้านล่าง (Back Chamfer) อีกทั้งยังสามารถใช้ทำร่องวีด้านข้างได้ สำหรับใส่ O-Ring ด้วยเครื่องแมชชีนนิ่งเซ็นเตอร์ ด้วยความสามารถที่หลากหลายในดอกเดียว จึงสามารถประหยัดเวลาการทำงานหลายขั้นตอนด้วยทูลเพียงดอกเดียว
เลือกรุ่นมุม 90° และ 60°
more
- Model 068480/068480H/068490/068490H/068460/068460H
- Manufacturer Code 8480/8480H/8490/8490H/8460/8460H
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| D | d1 | T | d2 | ℓ1 | ℓ2 | Order Code (micro 90°) | |
| Carbide | Carbide+Hard'X | ||||||
| Model 068480 | Model 068480H | ||||||
| 1 | 0.7 | 0.3 | 3 | 0.5 | 5 | 06848001000 | 068480H0100 |
| 1.5 | 1.1 | 0.45 | 3 | 0.73 | 6 | 06848001500 | 068480H0150 |
| 1.8 | 1.4 | 0.6 | 3 | 0.75 | 8 | 06848001800 | 068480H0180 |
| 2 | 1.5 | 0.6 | 3 | 0.95 | 8 | 06848002000 | 068480H0200 |
| 2.8 | 2.1 | 0.9 | 3 | 1.3 | 10 | 06848002800 | 068480H0280 |
| 3 | 2.1 | 0.9 | 3 | 1.5 | 10 | 06848003000 | 068480H0300 |
เลื่อนได้
| D | d1 | T | d2 | ℓ1 | ℓ2 | Order Code (90°) | |
| Carbide | Carbide+Hard'X | ||||||
| Model 068490 | Model 068490H | ||||||
| 2.8 | 2.2 | 1.2 | 6 | 1.1 | 10 | 06849002800 | 068490H0280 |
| 3 | 2.2 | 1.2 | 6 | 1.3 | 10 | 06849003000 | 068490H0300 |
| 3.8 | 2.9 | 1.6 | 6 | 1.55 | 12 | 06849003800 | 068490H0380 |
| 4 | 2.9 | 1.6 | 6 | 1.75 | 12 | 06849004000 | 068490H0400 |
| 4.8 | 3.4 | 2 | 6 | 2.1 | 15 | 06849004800 | 068490H0480 |
| 5 | 3.4 | 2 | 6 | 2.3 | 15 | 06849005000 | 068490H0500 |
| 5.8 | 3.8 | 2.4 | 6 | 2.7 | 18 | 06849005800 | 068490H0580 |
| 6 | 3.8 | 2.4 | 6 | 2.9 | 18 | 06849006000 | 068490H0600 |
| 7.8 | 4.9 | 4.9 | 6 | 2.8 | 34 | 06849007800 | 068490H0780 |
| 8 | 4.9 | 4.9 | 6 | 3.1 | 34 | 06849008000 | 068490H0800 |
| 9.8 | 5.9 | 5.9 | 6 | 3.8 | 34 | 06849009800 | 068490H0980 |
| 10 | 5.9 | 5.9 | 6 | 4.1 | 34 | 06849010000 | 068490H1000 |
| 11.8 | 5.9 | 5.9 | 6 | 5.8 | 34 | 06849011800 | 068490H1180 |
| 12 | 5.9 | 5.9 | 6 | 6.1 | 34 | 06849012000 | 068490H1200 |
| 15.8 | 7.9 | 7.9 | 10 | 7.8 | 34 | 06849015800 | 068490H1580 |
| 16 | 7.9 | 7.9 | 10 | 8.1 | 34 | 06849016000 | 068490H1600 |
เลื่อนได้
| D | d1 | T | d2 | ℓ1 | ℓ2 | Order Code (60°) | |
| Carbide | Carbide+Hard'X | ||||||
| Model 068460 | Model 068460H | ||||||
| 5 | 3.4 | 3.4 | 6 | 2.8 | 15 | 06846005000 | 068460H0500 |
| 8 | 4.9 | 4.9 | 6 | 5.4 | 34 | 06846008000 | 068460H0800 |
| 12 | 5.9 | 5.9 | 6 | 10.6 | 34 | 06846012000 | 068460H1200 |
