ชาฟ Bell Crank

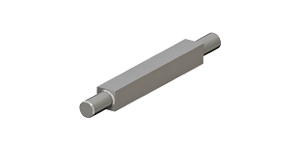

Bell Crank Lifter Parts (Shaft)
เพลาชาฟสำหรับ Bell Crank (Shaft) ชิ้นส่วนข้อเหวี่ยงเคลื่อนย้ายสำหรับแม่พิมพ์ปั๊มโลหะ
เพลาชาฟหนึ่งตอน Model: 25SBCHA
เพลาชาฟสองตอน Model: 25SBCHB
เพลาชาฟสามตอน Model: 25SBCHC
more
- Model 25SBCHA/25SBCHB/25SBCHC
- Manufacturer Code SBCHA/SBCHB/SBCHC/SBSHA/SBSHB/SBSHC
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | S Tolerance | L, L1, L2, L3 | D Tolerance | L0 | ||
| 25SBCHA 25SBCHB 25SBCHC |
28 | 0 -0.2 |
1mm increments The sum must not exceed L0 |
25 | -0.065 -0.117 |
25SBSHA L0 ≤ 1600 25SBSHB & 25SBSHC L0 ≤ 2000 |
| 38 | 35 | |||||
| 50 | 45 | -0.080 -0.142 |
||||
