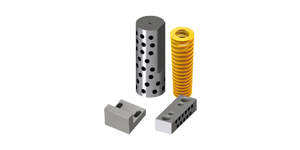

ลิฟเตอร์ยูนิตแบบฝัง SKIL

Embed Lifter Unit SKIL

ลิฟเตอร์ยูนิตแบบฝัง (Embed Lifter Unit) สำหรับระบบแม่พิมพ์ปั๊มโลหะ

เลือกประเภทรูเจาะ

  • 25SKIL (มาตรฐาน)
  • 25SKILN (ไม่มีรู)
  • 25SKILT (รูต๊าปเกลียว)

โค้ดสีสปริง: SF (สีเหลือง), SL (สีฟ้า)

more
  • Model 25SKIL/25SKILN/25SKILT
  • Manufacturer Code SKIL/SKILN/SKILT/SKFL/SKFLN/SKFLT
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    ลิฟเตอร์ยูนิต

เลื่อนได้

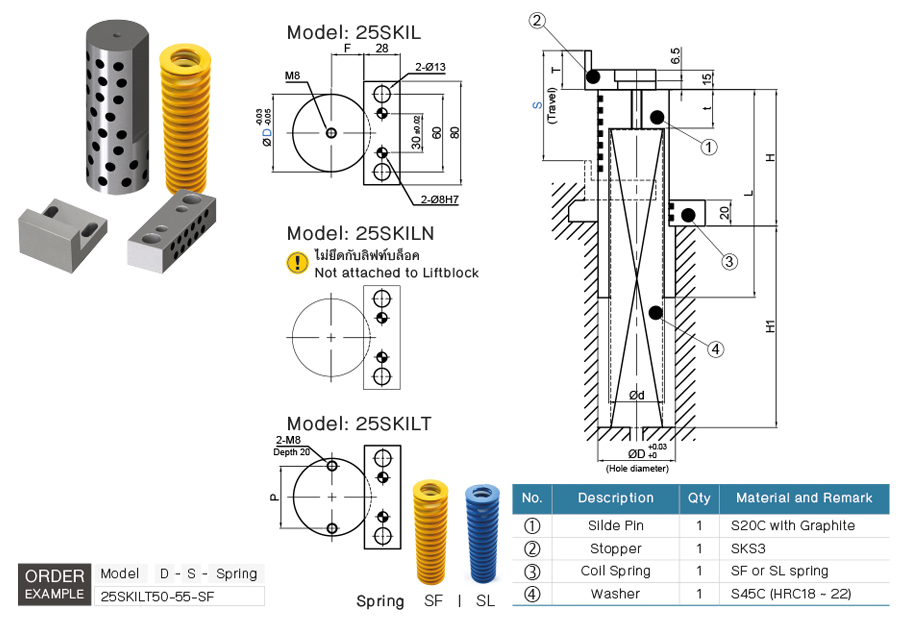

ลิฟเตอร์ยูนิตแบบฝัง SKIL drawing
Model D Stroke
S
Spring L d F t H H1 P Spring
OD
25SKIL
25SKILN
25SKILT
50 50 SF
SL
110 33 19 25 75 105 39 30
60 80 160 43 25 30 105 155 48 40
75 100 200 53 30 40 125 195 55 50
เลื่อนได้
D Stroke
S
SF Type SL Type
Spring Initial Final Spring Initial Final
Free Length Length Load (N) Length Load (N) Free Length Length Load (N) Length Load (N)
50 50 175 155 162 105 566 175 155 339 105 1188
60 80 250 230 201 150 1003 250 230 423 150 2114
75 100 300 280 261 180 1568 300 280 552 180 3311
