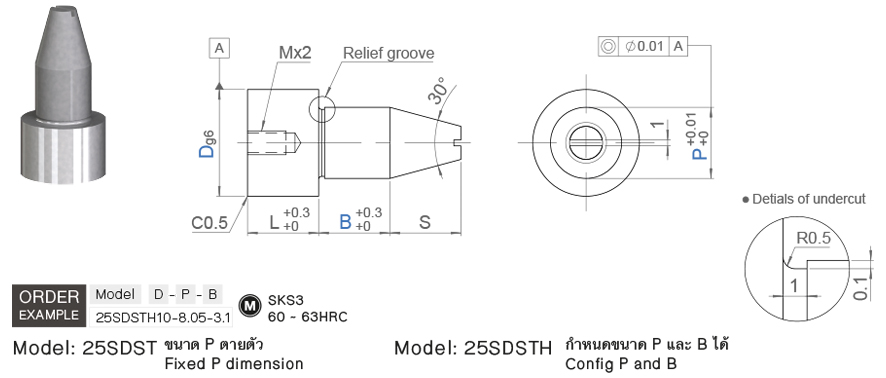

ไพล็อตพินล็อคตำแหน่ง SDST
Locating Pilot Pins SDST
ไพล็อตพินล็อคตำแหน่ง ชิ้นส่วนมาตรฐานสำหรับแม่พิมพ์ปั๊มโลหะ
ขนาด P ตายตัว Model: 25SDST
กำหนดขนาด P และ B ได้ Model: 25SDSTH
more
- Model 25SDST/25SDSTH
- Manufacturer Code SDST/SDSTH
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D g6 | MxP | P | L | S | B | |
| 25SDST | 8 | -0.005 -0.014 |
5x0.8 | 6 | 15 | 6 | 10 |
| 10 | 6x1.0 | 8 | 8 | ||||
| 13 | -0.006 -0.017 |
8x1.25 | 10 | 20 | 12 | ||
| 16 | 10x1.5 | 12 | 24 | 17 | |||
| 20 | -0.007 -0.020 |
12x1.75 | 16 | 20 | 15 | ||
เลื่อนได้
| Model | D g6 | P 0.01 increments |
B 0.1 increments |
MxP | L | S | |
| 25SDSTH | 8 | -0.005 -0.014 |
6.00 ~ 7.00 | 3.00 ~ 20.00 | 5x0.8 | 15 | 6 |
| 10 | 7.00 ~ 9.00 | 3.00 ~ 30.00 | 6x1.0 | 8 | |||
| 13 | -0.006 -0.017 |
9.00 ~ 12.00 | 3.00 ~ 50.00 | 8x1.25 | 20 | 12 | |
| 16 | 12.00 ~ 15.00 | 10x1.5 | 24 | 17 | |||
| 20 | -0.007 -0.020 |
15.00 ~ 18.00 | 20 | ||||
