เนสต์ไกด์ (Upper Die Relief)

Nest Guides (Upper Die Relief)

เนสต์ไกด์ Nest Guides (Upper Die Relief) ชิ้นส่วนมาตรฐานสำหรับแม่พิมพ์ปั๊ม

โมเดล 25SNGU

more
  • Model 25SNGU
  • Manufacturer Code SNGU/NGUA
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    เนสต์ไกด์

เลื่อนได้

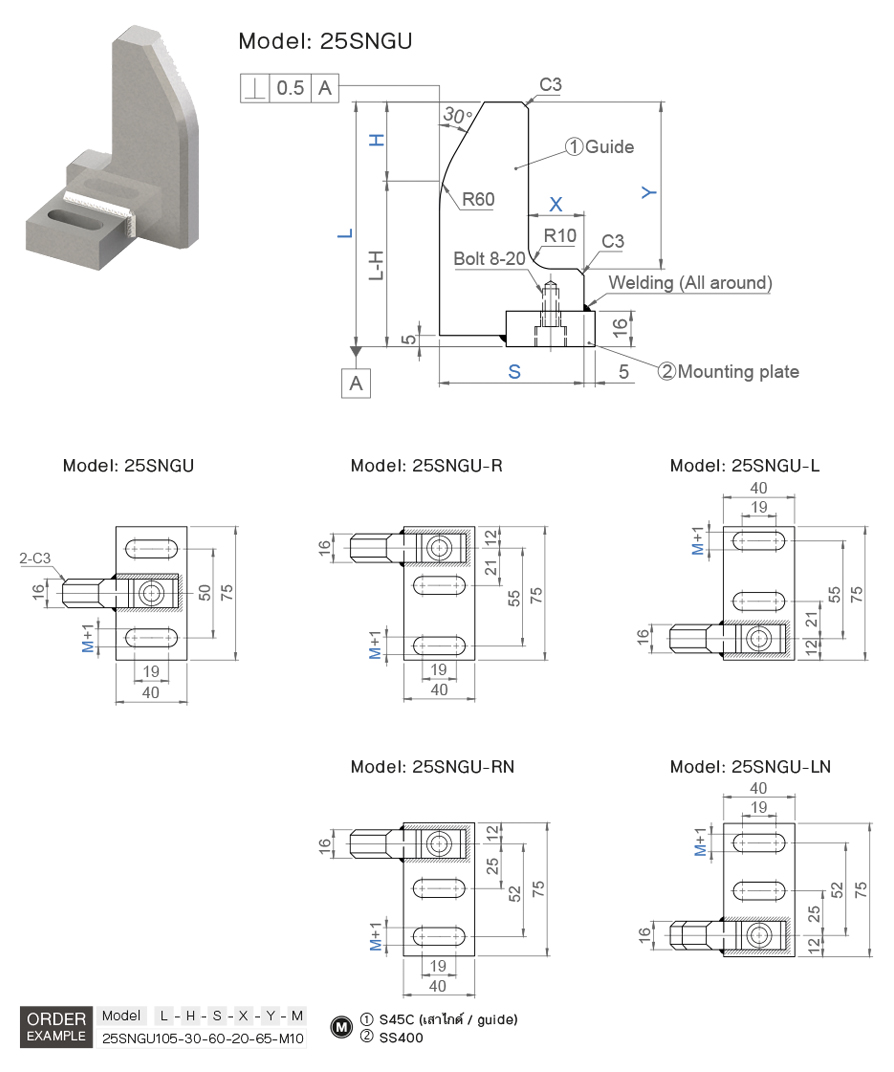

เนสต์ไกด์ (Upper Die Relief) drawing
Model 5mm increments Mounting
Bolt
M
L H S X
(S – X) ≥ 30
Y
(L – Y) ≥ 40
25SNGU
25SNGU–R
25SNGU–L
25SNGU–RN
25SNGU–LN
75 ~ 100 20 ~ 40 50 ~ 100 20 ~ 70 35 ~ 60 M10
M12
105 ~ 150 65 ~ 110
155 ~ 200 115 ~ 160
เลื่อนได้
