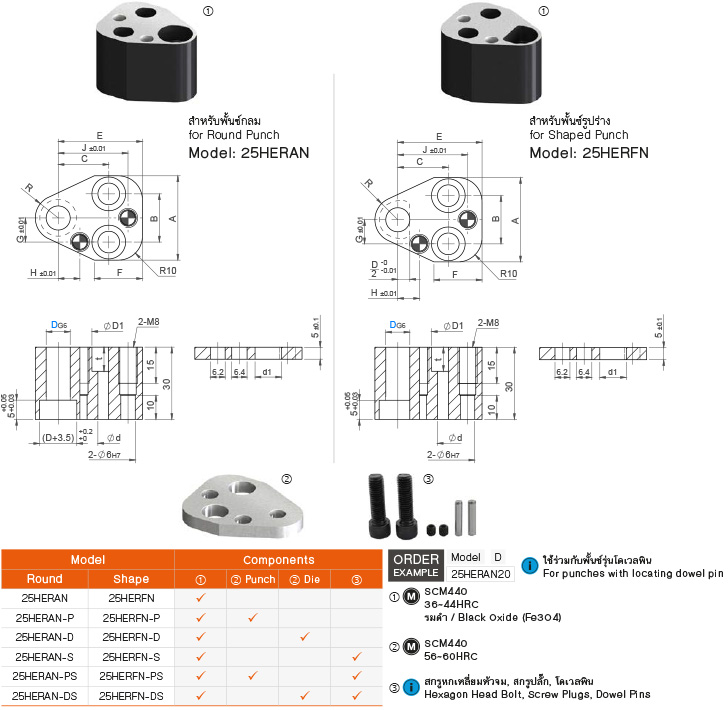

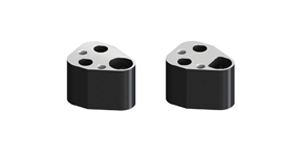

เอ็นรีเทนเนอร์ สำหรับงานหนัก (สูง 30มม)
Heavy Duty End Retainers (30mm)
ชุดรีเทนเนอร์แม่พิมพ์ปั๊ม ชุดยึดพั้นช์ สำหรับงานหนัก (สูง 30มม) สำหรับพั้นช์กลม และ พั้นช์รูปร่าง สั่งได้ทั้งแบบเดี่ยว แบบชุดสำหรับพั้นช์ หรือ ดาย
สำหรับพั้นช์กลม Model: 25HERAN
สำหรับพั้นช์รูปร่าง Model: 25HERFN
more
- Model 25HERAN/25HERFN
- Manufacturer Code HERAN/HERFN/HDP-AN/HDP-FN
ดูออนไลน์
ดาวน์โหลด
เลื่อนได้
| Model | D G6 | A | B | C | E | F | G | H | J | R | D1 | d | t | d1 | Components | |||
| Socket Cap Screw | Plug Screw | Dowel Pin | ||||||||||||||||
| 25HERAN 25HERFN |
10 | +0.014 +0.005 |
37 | 20 | 21 | 35 | 20 | 10 | 9 | 29 | 9.5 | 14 | 9 | 10 | 10 | 24CB8x40 | M8 | 25SDTM06-30 |
| 13 | +0.017 +0.006 |
43 | 26 | 23 | 38 | 13 | 11 | 32 | 12 | |||||||||
| 16 | 44 | 24 | 26 | 40 | 12 | 34 | 14 | 17 | 11 | 12 | 12 | 24CB10x40 | ||||||
| 20 | +0.020 +0.007 |
48 | 28 | 27 | 42 | 16 | 14 | 36 | 17 | |||||||||
| 25 | 50 | 30 | 30 | 46 | 18 | 17 | 39 | 19.5 | ||||||||||
