เอ็นรีเทนเนอร์สามเหลี่ยม (สูง 25มม)

Triangle End Retainers (25mm)

ชุดรีเทนเนอร์แม่พิมพ์ปั๊ม ชุดยึดพั้นช์สามเหลี่ยม (สูง 25มม) สำหรับพั้นช์กลม และ พั้นช์รูปร่าง สั่งได้ทั้งแบบเดี่ยว แบบชุดสำหรับพั้นช์ หรือ ดาย
สำหรับพั้นช์กลม Model: 25DRAN25
สำหรับพั้นช์รูปร่าง Model: 25DRFN25

more
  • Model 25DRAN25/25DRFN25
  • Manufacturer Code DRAN25/DRFN25/25CRN/25CRN-F
ยี่ห้อ
OIL FREE
OIL FREE
  • รูปทรง

    เอ็นรีเทนเนอร์

    สามเหลี่ยม

  • ความสูง

    25

เลื่อนได้

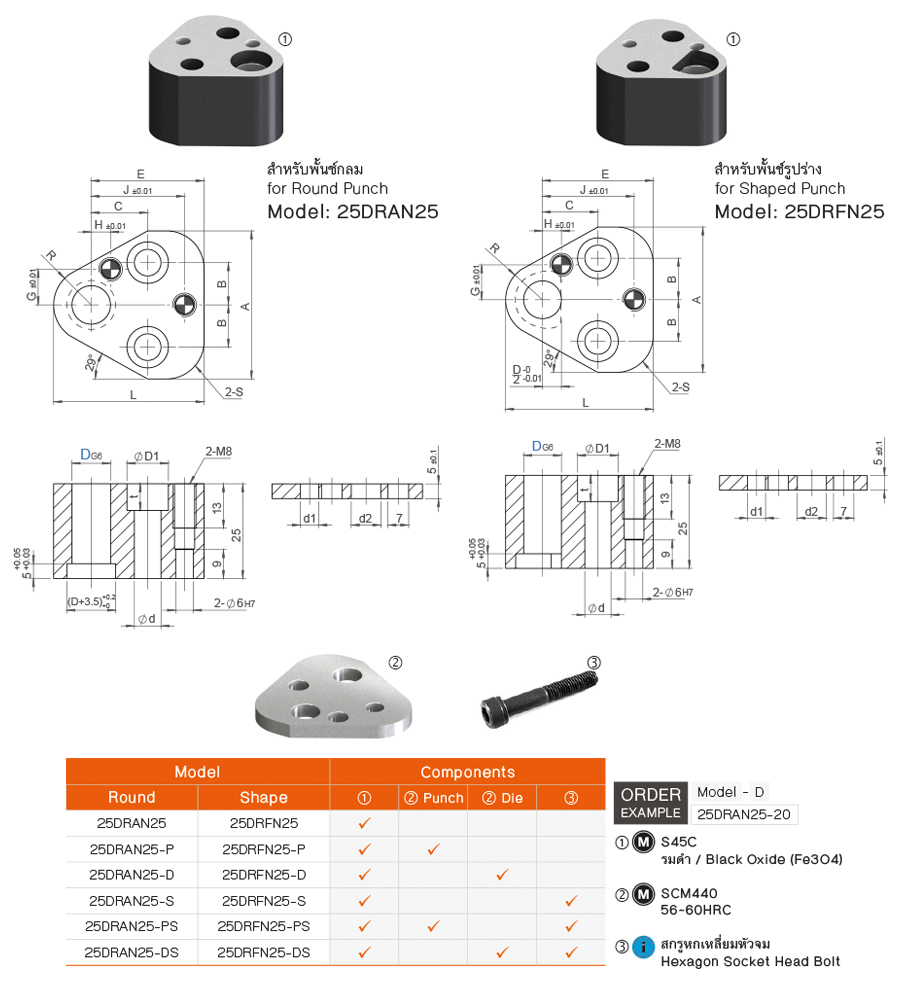

เอ็นรีเทนเนอร์สามเหลี่ยม (สูง 25มม) drawing
Code D G6 A B C E G H J L R S D1 d t d2 d1 Components
DBP DBD Socket Cap Screw Plug Screw Dowel
Pin
25DRAN25

25DRFN25
10 +0.014
+0.005
43.7 11.12 19.05 35.0 9.0 7.5 26.925 44.5 9.5 12.0 14 9 9 10 6.2 7.4 24CB8x35 M8 25SDTM06-30
13 +0.017
+0.006
50.0 14.27 38.1 12.0 6.5 29.970 50.8 12.7 15.2 9.4
16 53.2 15.87 39.7 13.5 6.0 31.750 54.0 14.3 16.8 11.6
20 +0.020
+0.007
59.5 17.47 42.8 16.5 5.0 33.530 60.3 17.5 20.0 17 11 11 12 13.6 24CB10x35
25 69.1 19.84 23.82 47.7 22.0 7.0 40.640 69.9 22.2 24.7 19 13 14 14 17.6 24CB12x35
เลื่อนได้
