Double Heel Guide Rail

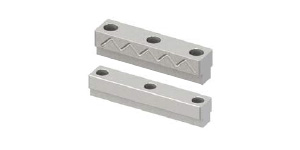

Double Heel Guide Rail component for plastic injection mold.
Models:
25GT__S (Steel SKS3 + Plain)
25GT__SM (Steel SKS3 + Oil Groove)
more
- Model 25GT5S/25GT5SM/25GT8S/25GT8SM/25GT
- Manufacturer Code GT/GT5S/GT5SM/GT8S/GT8SM
View Online
Download
Swipe
| Model | Heel S |
Type | W | T | L | No. Holes | A | B | C | |||||
| 25GT | 5 | S (plain) SM (oil groove) |
15 | 15 | 40 | 2 | 7.5 | - | - | |||||
| 50 | 60 | 70 | 3 | |||||||||||
| 80 | 4 | 30 | 50 | |||||||||||
| 90 | 32.5 | 57.5 | ||||||||||||
| 100 | 35 | 65 | ||||||||||||
| 5 8 |
18 | 15* 20 |
40 | 2 | 7.5 | - | - | |||||||
| 50 | 60 | 70 | 3 | |||||||||||
| 80 | 4 | 30 | 50 | |||||||||||
| 90 | 32.5 | 57.5 | ||||||||||||
| 100 | 35 | 65 | ||||||||||||
| 22 26 |
20 25 |
40 | 50 | 60 | 2 | 7.5 | - | - | ||||||
| 70 | 80 | 90 | 100 | 110 | 120 | 3 | ||||||||
| 130 | 4 | 40 | 90 | |||||||||||
| 140 | 45 | 95 | ||||||||||||
| 150 | 53 | 97 | ||||||||||||
| 32 38 |
25 30 |
50 | 60 | 70 | 80 | 90 | 3 | 10 | - | - | ||||
| 100 | 110 | 120 | 130 | 140 | 150 | |||||||||
| 160 | 4 | 55 | 105 | |||||||||||
| 180 | 60 | 120 | ||||||||||||
| 200 | 70 | 130 | ||||||||||||
