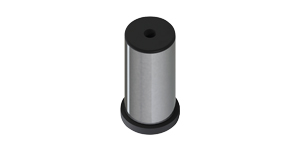

ลิฟเตอร์พินแบบมีรูสปริง และ ไพล็อทพั้นช์

Lifter Pin with Spring & Pilot Hole

ลิฟเตอร์พินแบบมีรูสปริง และ ไพล็อทพั้นช์ (Lifter Pin with Spring & Pilot Hole) ชิ้นส่วนมาตรฐานสำหรับแม่พิมพ์ปั๊มโลหะ

Model: 25LHAH

more
  • Model 25LHAH
  • Manufacturer Code LHAH
ยี่ห้อ
OIL FREE
OIL FREE
  • ประเภท

    ลิฟเตอร์

เลื่อนได้
ลิฟเตอร์พินแบบมีรูสปริง และ ไพล็อทพั้นช์ drawing
Model D g6 L d1 d2 S D1
25LHAH 16 -0.006
-0.017
30 40 45 50 55 60



10 11 10 19
20 -0.007
-0.020

40 45 50 55 60 65 70

13 14 12 23
25
40 45 50 55 60 65 70 75 80 18 19 15 28
32 -0.009
-0.025

40 45 50 55 60 65 70 75 80 25 26 18 35
